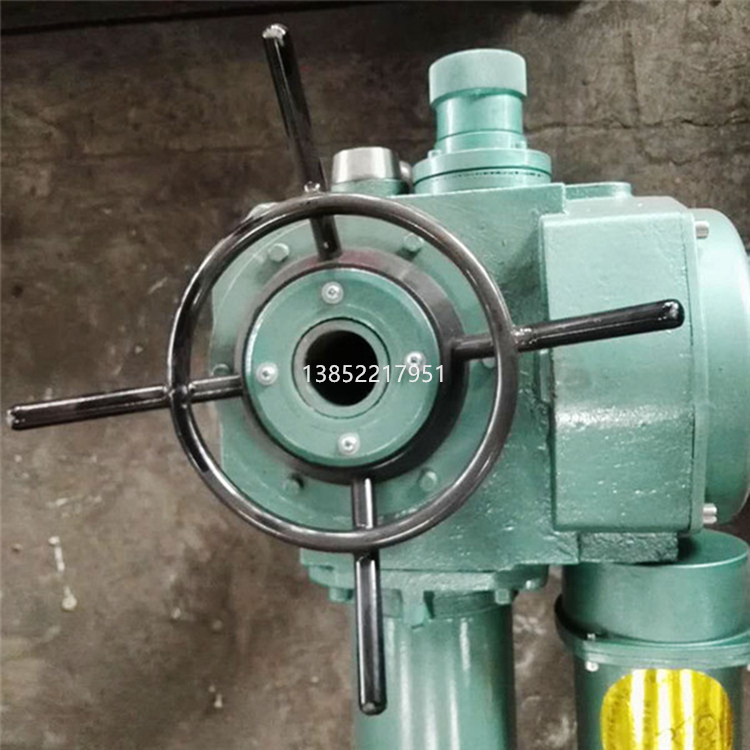

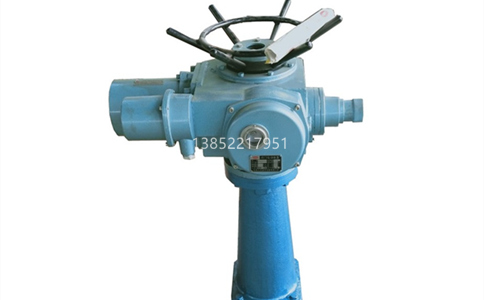

電動啟閉機
手電兩用啟閉機，可做手動、可電動啟閉機主要用于水利工程、水電工程、市政工程、水產品養殖及農田水利灌溉工程建設，鎖緊性能好，可使閘門停留在任何位置，具備手動和電動式兩類，依據用戶規定，可配電子器件高度測量儀，可現場及遠程控制或集中控制系統。
您好，歡迎訪問這里是揚州兆盛環保節能有限公司！
手電兩用啟閉機，可做手動、可電動啟閉機主要用于水利工程、水電工程、市政工程、水產品養殖及農田水利灌溉工程建設，鎖緊性能好，可使閘門停留在任何位置，具備手動和電動式兩類，依據用戶規定，可配電子器件高度測量儀，可現場及遠程控制或集中控制系統。
一、適用范圍
電動啟閉機主要用于水利工程、水電工程、市政工程、水產品養殖及農田水利灌溉工程建設，鎖緊性能好，可使閘門停留在任何位置，具備手動和電動式兩類，依據用戶規定，可配電子器件高度測量儀，可現場及遠程控制或集中控制系統。
二、技術參數
電動啟閉機型號 | 啟閉力 | 工作轉矩 | 絲桿直徑 | 上海自動化十一廠 | 天津市閥門公司 | 常州電站輔機總廠 | C(A) | D(B) | 重量 | |||
型號 | 功率 | 型號 | 功率 | 型號 | 功率 | |||||||
QDA20 | ≤20 | 200 | Tr32 | 16A | 0.75 | SMC- 03 | 0.4 | ZB20 | 0.37 | 676 | 381 | 140 |
QDA30 | 20~30 | 300 | Tr32 | 16A | 0.75 | SMC-00 | 0.6 | ZB30 | 0.55 | 676 | 381 | 195 |
QDA45 | 30~40 | 450 | Tr44 | 30A | 1.5 | SMC-00 | 0.6 | 2C45 | 0.75 | 787 | 412 | 240 |
QDA60 | 40~60 | 600 | Tr44 | 30A | 15 | SMC-0 | 1.1 | 2C60 | 1.1 | 787 | 412 | 250 |
QDA90 | 60~80 | 800 | Tr55 | 40A | 2.2 | SMC-0 | 1.1 | 2C90 | 1.5 | 866 | 440 | 290 |
QDA120 | 80~100 | 1200 | Tr55 | 40A | 2.2 | SMC-1 | 1.5 | ZC120 | 2.2 | 866 | 440 | 310 |
QDA180 | 100~140 | 1800 | Tr60 | 70A | 4.5 | SMC-2 | 2.2 | ZC180 | 3 | 676 | 557 | 390 |
QDA250 | 40~250 | 2500 | Tr80 | 95A | 5.5 | SMC-2 | 3.0 | ZC250 | 4 | 676 | 557 | 430 |
QSL-320 | ~10 | Tr32 | (320) | 60 | ||||||||
QSL-400 | ~15 | Tr40 | (400) | 90 | ||||||||
QSL-600 | ~30 | Tr40 | (600) | 125 | ||||||||
QSY-2 | ~20 | Tr44 | (450) | 200 | 150 | |||||||
QSY-4 | ~40 | Tr44 | 170 | |||||||||
QSA-8 | ~80 | Tr55 | 190 | |||||||||
三、電動啟閉機組成部分
1.開關機由啟閉機、開關機、框架、防護罩等構成，采用三級減速方式，用螺桿傳動，輸出旋轉距離更大。啟閉機配套鋼架克服土建不平整，降低整機噪音和振動。
2、采用戶外型長時間工作制電機，防護等級≥IP55。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移和觸摸微動開關來實現保護電器的原理。
3、操作維護簡單，可實現現場和遠程操作。
四、閘門電動啟閉機安裝操作規則
1．工程項目企業，要將閘門啟閉機應安裝在整平牢靠、視線很好的地基上面，整體機身和地錨務必堅固。需要閘門啟閉機與指引動滑輪中線應豎直對正，閘門啟閉機間距動滑輪通常應不小于十米。
2.組裝作業前，檢查鋼絲繩、離合器、制動器、安全棘輪、傳動滑輪等，并確保操作前安全可靠。鋼絲繩必須排列在卷筒上，作業中至少要保留三圈。作業時，不得超過閘門開關機的鋼絲繩。
3.吊重物停留在空中時，除制動外，還應使用棘輪保險卡。操作時，嚴禁擅自離開崗位。
4.工作中應聽從指揮官的信號。如果信號不明或可能發生事故，應暫停操作，在確定情況后繼續工作。
